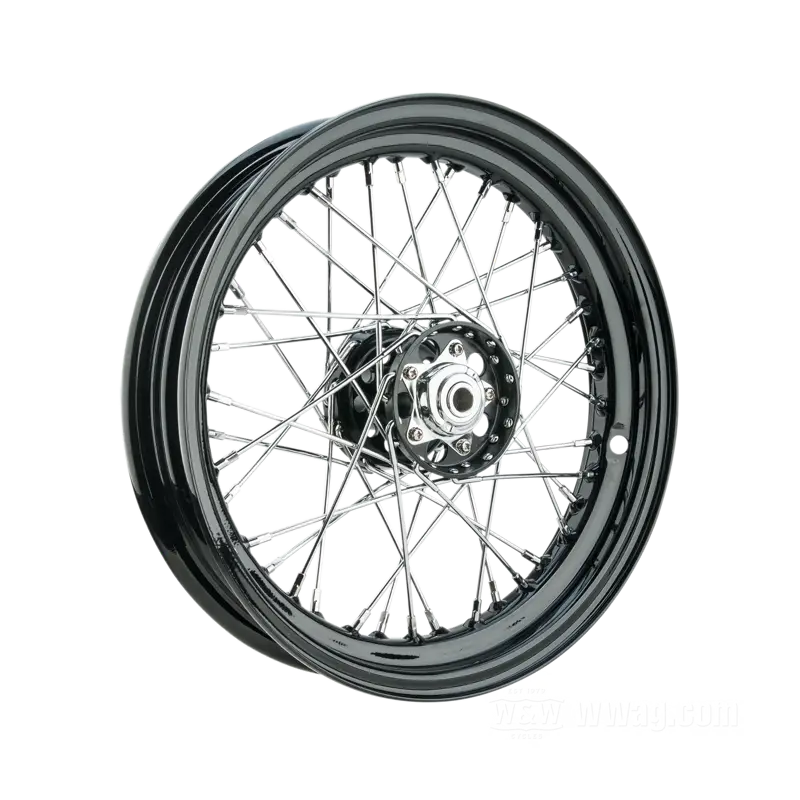

Roues avec moyeu Star avec des roulements coniques et jante creuse en acier

Jeu de rayons; acier, chromé; longueur L1: 171 mm; diamètre D1: 5 mm; diamètre D2: 4 mm; angle α: 95 °; filetage: 8G-32; pour moyeu large; pour jantes à base profonde 16"; 80 pièces; avec nipples Ø 7.2 mm; remplace OEM HD 43033-40, 43032-40B et 43241-05; poids brut: 1.04 kg

Jante; acier; profil: creuse; finition jante: noir finition époxy; 3x16 ”; Nombre de percages pour rayons: 40; valve engommée latérale; Ø intér.: 364 mm; pour moyeux larges et étroits; poids brut: 3.5 kg

Les photos du bon vieux temps, donc des années ’40 et ’50, montrent souvent des motos avec des “wheel covers”, donc des cache-rayons. Ces derniers étaient alors des accessoires très populaires, car ils donnaient à la moto une apparence très différente. Pour ceux qui souhaitent donc boulonner quelque chose de très spécial sur leur Harley vintage, voici du matos chaud bouillant....

Sur les moyeux Star, le tambour de frein est fixé au moyeu à l'aide de cinq boulons. Le tambour ne doit pas toucher la bride des rayons du moyeu. Sinon, il risque de casser, surtout s'il est tordu par la tension des boulons. Dû aux tolérances de fabrication (tambour et moyeux des accessoires) néanmoins ça peut arriver. Vous êtes donc conseillé de vérifier l'écart avant de serrer les boulons de roue et d'utiliser une de ces cales si nécessaire.

Les reproductions de moyeux Star qui sont équipées de roulements à rouleaux coniques ont besoin d'une partie centrale d'essieu uniforme de 11/16". Les essieux Harley Davidson pour moyeux Star (tous les Knuckles et Pans, SV Big Twins 1937-1966, 750 twins 1937-1951 arrière, 1966 Shovels) ont une partie centrale dont seul le premier 1-1/4" mesure 11/16" tandis que le reste est réduit en diamètre. Sur ce diamètre réduit, un roulement Timken de 11/16" ne s'adaptera évidemment pas. En revanche, un diamètre uniforme s'accorde très bien avec les manchons de roulement de moyeu en étoile OEM, car ces manchons ne touchent l'essieu que sur leurs 3/4" initiaux (l'autre côté est supporté par l'entretoise côté frein). Il est possible qu'il faut légèrement modifier l'axe surtout si un jeu latéral important du moyeu est présent.

Des poids en plomb pour équilibrer les roues à rayons HD.

Essayer de frayer un chemin à la valve à travers le trou de la jante peut parfois devenir extrêmement agaçant. Cet outil malin vient alors en aide, car avec son câble de traction de 21 cm et son embout à visser, la valve peut facilement être “pêchée” à travers la jante. Fini les doigts coincés ou les valves endommagées. Dans le manche se trouve un démonte valve.

Les photos du bon vieux temps, donc des années ’40 et ’50, montrent souvent des motos avec des “wheel covers”, donc des cache-rayons. Ces derniers étaient alors des accessoires très populaires, car ils donnaient à la moto une apparence très différente. Pour ceux qui souhaitent donc boulonner quelque chose de très spécial sur leur Harley vintage, voici du matos chaud bouillant....
