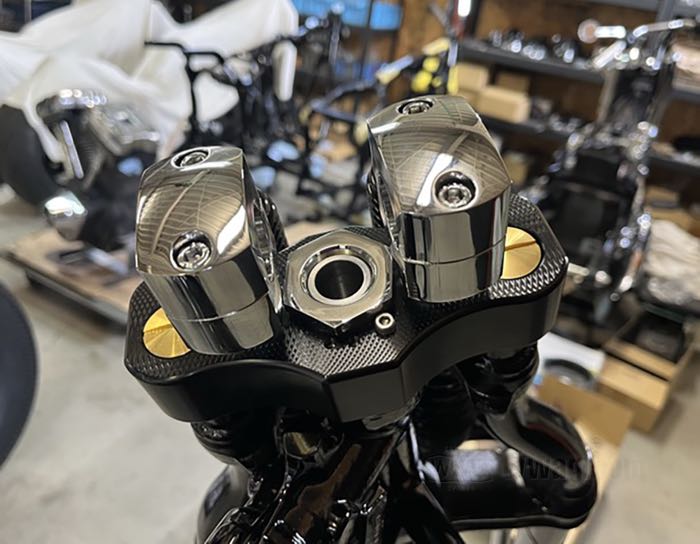

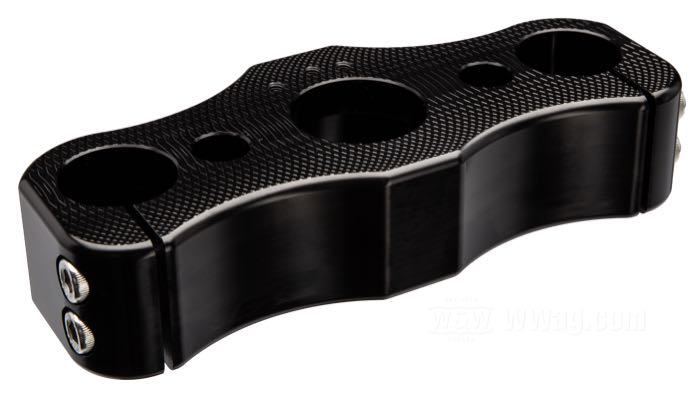

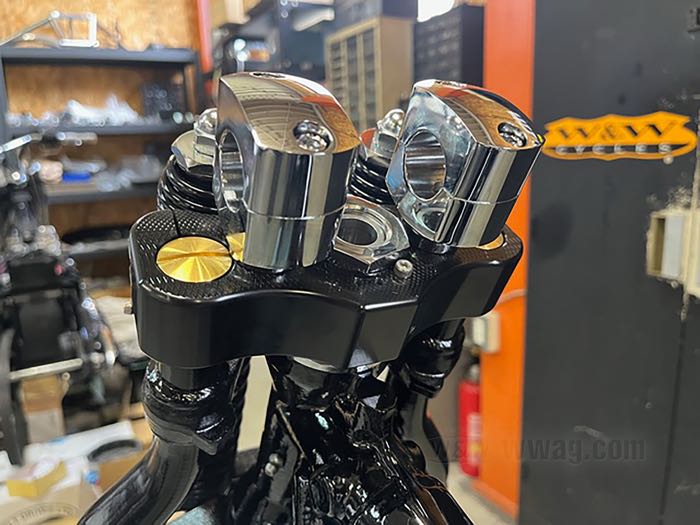

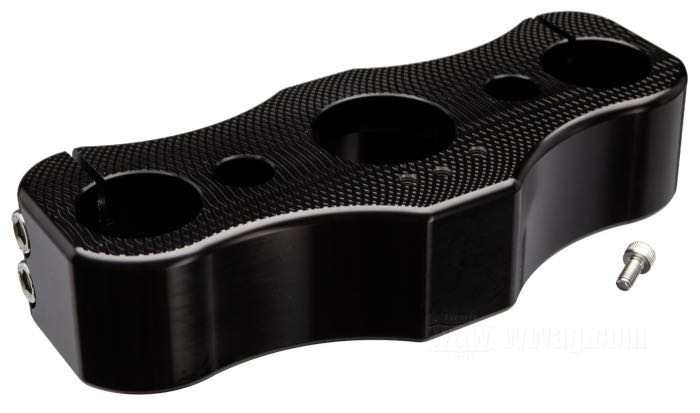

Piastra forcella Top Tee di Nacell

Inline vs. Offset

Le forcelle Classic Springer esistono con vari aggetti (rakes).

• In origine i due steli forcella laterali e l’asse della testa di sterzo si trovavano sullo stesso piano, secondo la costruzione chiamata “inline”, dove il rake è 0°. Questo vale per tutte le forcelle Springer delle 750 del 1936-1958 e anche per tutte le forcelle Big Twin del 1936-1945.
• Nei telai Big Twin nel 1946 la testa sterzo venne appiattita (30°). Per non modificare l’angolatura delle forcelle si provvide a inclinare all’indietro di 3° l’asse della testa sterzo rispetto agli steli laterali. Questa costruzione la chiamiamo, in base al suo rake, offset -3°. Questo tipo di forcella era quello originale delle Big Twin del 1946-1948.
• Affinché con delle forcelle extra lunghe ≥+8” la testa di sterzo non si trovi a un certo punto posizionata talmente alta e chinata da rendere impossibile sterzare, qui si realizza un rake positivo, vale a dire che la testa di sterzo viene inclinata in avanti rispetto agli steli laterali. Questa costruzione, in base al suo rake la chiamiamo offset +3°.

Lo schizzo chiarisce il posizionamento reciproco dei tubi visto dal pilota, una volta montato in sella. Così si capisce anche perché ci devono essere tre tipi diversi di piastre forcella ossia manubri per le forcelle Classic Springer.
