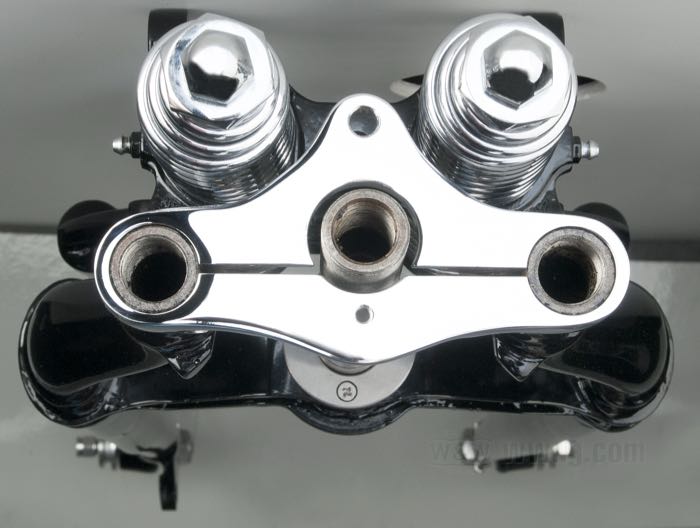

Tijas superiores +3° Offset para Horquillas Springer ≥+8”

Inline vs. Offset

Las horquillas Springer clásicas se producen con distintos diseños de espiga.

• Al principio, tanto los tubos laterales como el eje de dirección estaban en el mismo plano. Esto es lo que se llama "inline". La espiga está a 0°. De este tipo eran todas las horquillas Springer de 45” de 1936-1957 y todas las Big Twin de 1936-1945.
• A partir de 1946 las Big Twins se empiezan a fabricar con el cuello de dirección más inclinado (30°). Para mantener el ángulo, hubo que inclinar el eje de dirección 3° hacia atrás. Estas son las llamadas horquillas “offset -3°”, originales de las Big Twins de 1946-1948.
• Cuando uno le instala horquillas ≥+8” extra largas a una moto, lo normal es tratar de no poner el cuello tan alto e inclinado que no se pueda conducir. Por eso, esas horquillas se fabricaban la espiga positiva, es decir, con el eje de dirección inclinado 3° hacia delante. A estas horquillas las llamamos Offset +3°.

La figura muestra la situación de los tubos laterales y el eje de dirección vistos desde la posición del piloto. Ahora queda claro, también, por qué tiene que haber tres tipos distintos de manillares para las horquillas Springer clásicas.
