Gewinde



Gewinde

Die Tabellen und Artikel in diesem Kapitel helfen dir, zöllige Gewinde für Harley-Davidson Motorräder korrekt zu identifizieren und mit metrischer Entsprechung zu vergleichen. Sie enthalten Angaben zu Kernloch-Durchmessern für Innengewinde, kleinen Gewindegrößen im SAE-Nummernsystem sowie zu SAE-Rohrgewinden. So kannst du Schrauben und Bauteile richtig auswählen und einsetzen.

Kernloch-Durchmesser für Innengewinde

Kernloch-Durchmesser für Innengewinde

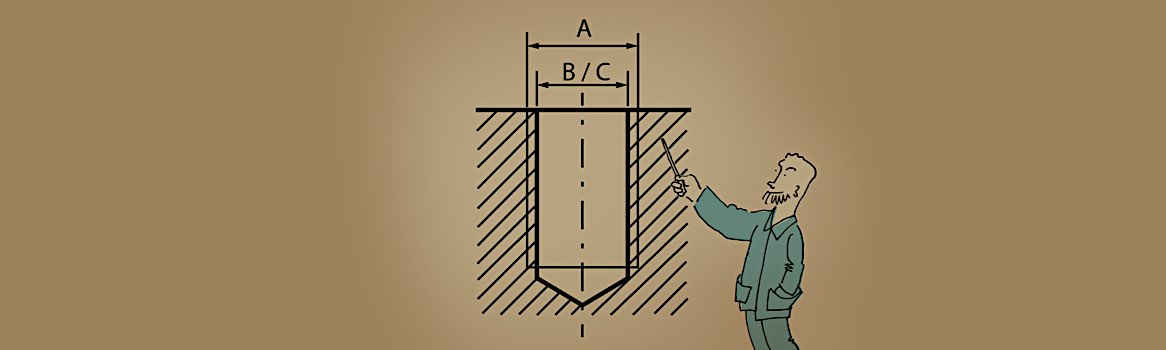

Die Tabelle listet zu den SAE-Gewinden (A) die passenden Kernloch-Bohrer nach SAE-Norm (B) und in Millimetern (C).

Kleine Gewindegrößen - SAE-Nummernsystem auf metrisch

Kleine Gewindegrößen - SAE-Nummernsystem auf metrisch

Zoll-Schrauben mit Gewindeabmessungen kleiner als 1/4” werden nicht mit Bruchzahlen angegeben, sondern sind nach Nummern steigend sortiert. Beispiel: die Größenbezeichnung 10-24. Die Zahl 10 steht für den Durchmesser, der laut Tabelle 4,8 mm entspricht. Die Zahl 24 beschreibt ganz regulär die Gewindesteigung.

SAE Rohrgewinde

SAE Rohrgewinde

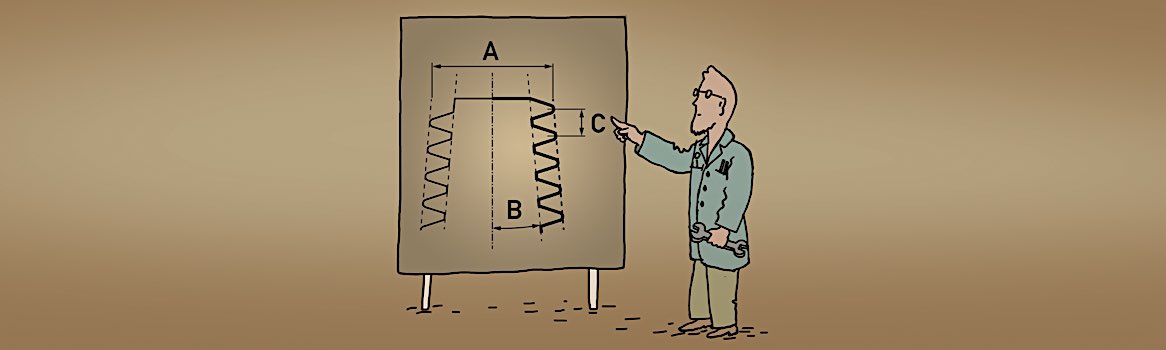

Bei Gewinden von Rohr- oder Schlauchanschlüssen für Harleys liest man oft "… NPT" dahinter. NPT liest sich National Pipe Thread. Im Unterschied zu anderen Gewinden hat die Bruchzahl in der Bezeichnung nichts mit dem messbaren Durchmesser gemein, außerdem sieht man beim genauen Hinschauen, dass das Gewinde Kegelform hat. Zur besseren Orientierung hier eine Tabelle der gebräuchlichsten Rohrgewinde an Harleys:
